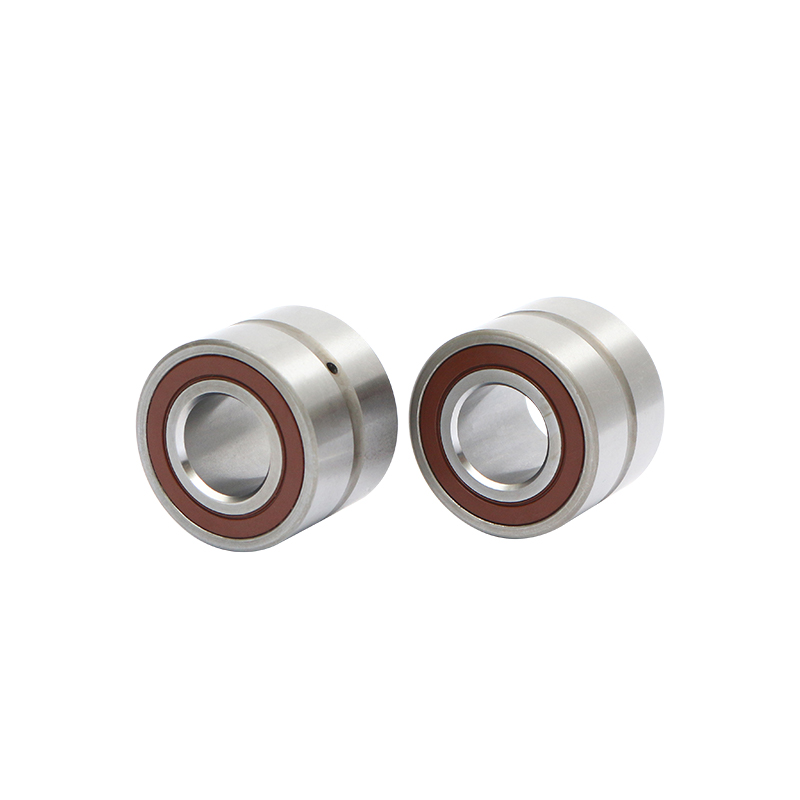

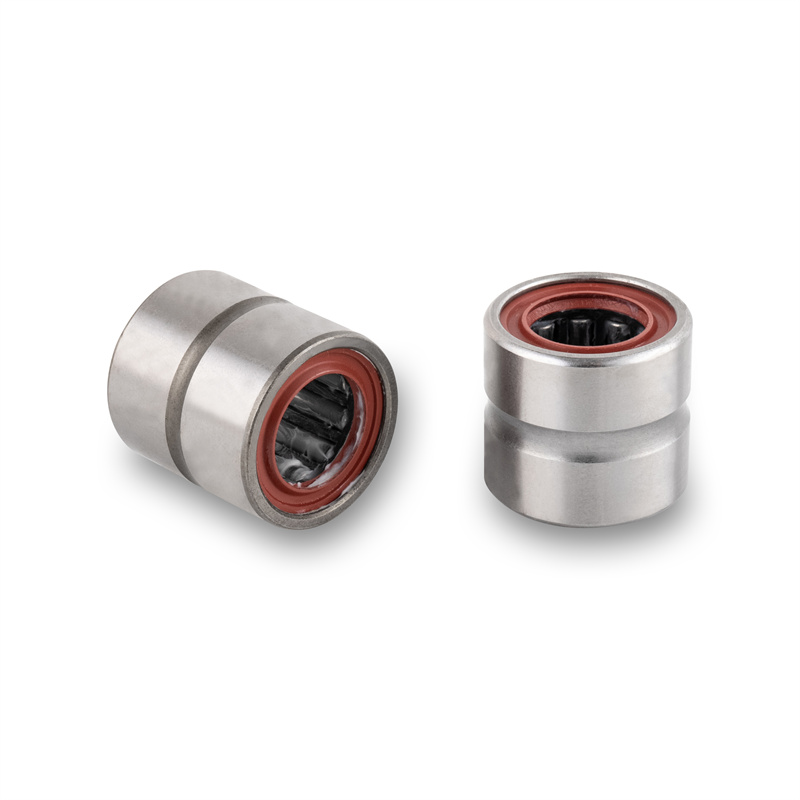

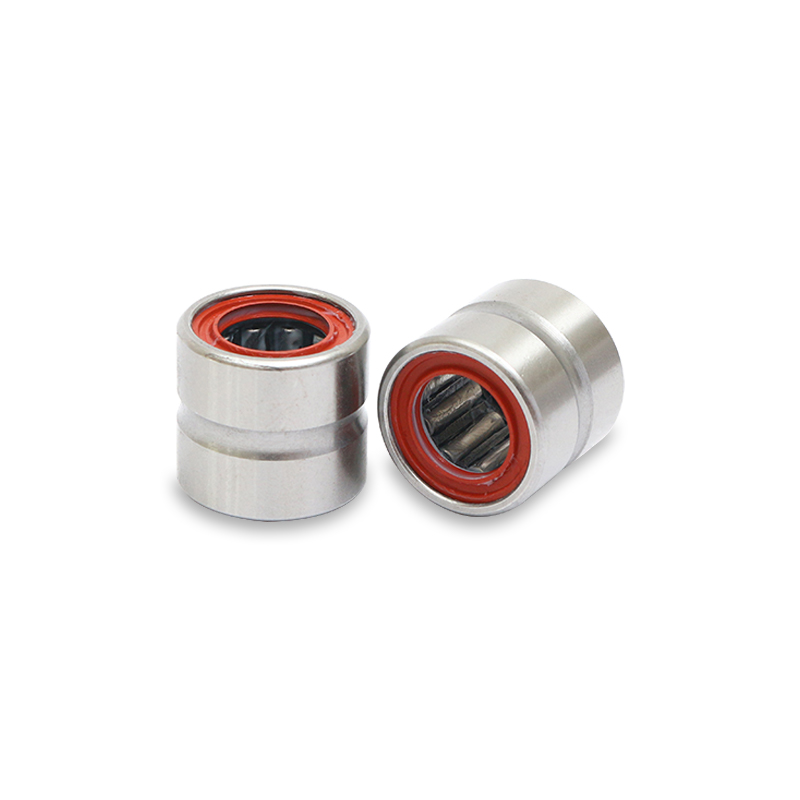

Arka duvar dış bileziğine sahip destekleyici bir makaralı rulmandır ve makara doğrudan yuvarlanma yolu üzerinde yuvarlanabilir ve büyük yüklere dayanabilir. Silindirin dış halkasının dış yüzeyi silindiriktir. İki uç yalıtılmıştır ve dış halka, iğneli rulman kafesi düzeneği ve sızdırmazlık halkası tam bir ünite oluşturur. Uzun süreli yağlama sağlamak, ürünün kullanım ömrünü uzatmak ve iş verimliliğini artırmak için her iki tarafta sentetik kauçuk contalar seçilmiştir.

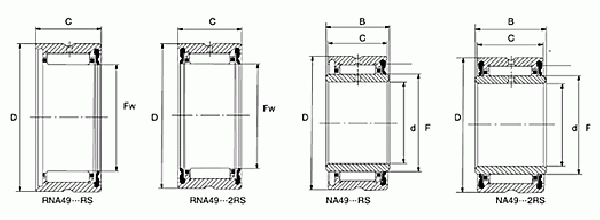

| Şaft | Rulman Tanımı | Yığın | Sınır Boyutları | Temel Yük DerecelenDirmesi | Hızın Sınırlandırılması | |||||||||||
| Geçerli Kod | OrijinalKod | d | Fw | D | C | B | Dinamik | Statik | Yağ | |||||||
| mm | G | mm | N | devir/dakika | ||||||||||||
| IR olmadan | ||||||||||||||||
| 14 | RNA4900RS | RNA4900-2RS | 16 |
| 14 | 22 | 13 |
| 4560 | 4660 | 13000 | |||||
| 16 | RNA4901RS | RNA4901-2RS | 18 |
| 16 | 24 | 13 |
| 4950 | 5800 | 12000 | |||||
| 20 | RNA4902RS | RNA4902-2RS | 21.5 |
| 20 | 28 | 13 |
| 5980 | 9500 | 10000 | |||||
| 22 | RNA4903RS | RNA4903-2RS | 23 |
| 22 | 30 | 13 |
| 6050 | 10100 | 9000 | |||||
| 25 | RNA4904RS | RNA4904-2RS | 56 |
| 25 | 37 | 17 |
| 14900 | 17500 | 7500 | |||||
| 30 | RNA4905RS | RNA4905-2RS | 60 |
| 30 | 42 | 17 |
| 16300 | 21500 | 6500 | |||||
| 35 | RNA4906RS | RNA4906-2RS | 69 |
| 35 | 47 | 17 |
| 20050 | 24900 | 5500 | |||||
| 42 | RNA4907RS | RNA4907-2RS | 107 |
| 42 | 55 | 20 |
| 22500 | 37000 | 4800 | |||||
| 48 | RNA4908RS | RNA4908-2RS | 154 |
| 48 | 62 | 22 |
| 33050 | 50900 | 4200 | |||||
| 52 | RNA4909RS | RNA4909-2RS | 157 |
| 52 | 68 | 22 |
| 34800 | 56800 | 3900 | |||||
| 58 | RNA4910RS | RNA4910-2RS | 160 |
| 58 | 72 | 22 |
| 37800 | 61500 | 3500 | |||||
| İç halka | ||||||||||||||||
| 10 | NA4900RS | NA4900-2RS | 24.5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 | |||||
| 12 | NA4901RS | NA4901-2RS | 27.5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 | |||||
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 | |||||
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 | |||||
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 | |||||
| 25 | NA4905RS | NA4905-2RS | 89.5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 | |||||
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 | |||||
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 | |||||
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 | |||||
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 | |||||
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 | |||||
| 55 | NA4911RS | NA4911-2RS |
| 55 |
| 80 | 24 | 25 |
|
|
| |||||
| 60 | NA4912RS | NA4912-2RS |
| 60 |
| 85 | 25 | 26 |
|
|
| |||||
| 70 | NA4914RS | NA4914-2RS |
| 70 |
| 100 | 31 | 32 |
|
|
| |||||
| 69 serisi | ||||||||||||||||
| 12 | NA6901-2RS | RNA6901-2RS |
| 12 | 16 | 24 | 22 | 23 |
|
|
| |||||
| 17 | NA6903-2RS | RNA6903-2RS |
| 17 | 22 | 30 | 23 | 24 |
|
|
| |||||
| 20 | NA6904-2RS | RNA6904-2RS |
| 20 | 25 | 37 | 30 | 31 |
|
|
| |||||
| 25 | NA6905-2RS | RNA6905-2RS |
| 25 | 30 | 42 | 30 | 31 |
|
|
| |||||
| 40 | NA6908-2RS | RNA6908-2RS |
| 40 | 48 | 62 | 40 | 41 |
|
|
| |||||
