Açısal temas topu yataklarını anlamak: Kapsamlı bir kılavuz
I. Açısal temas top rulmanlarına giriş

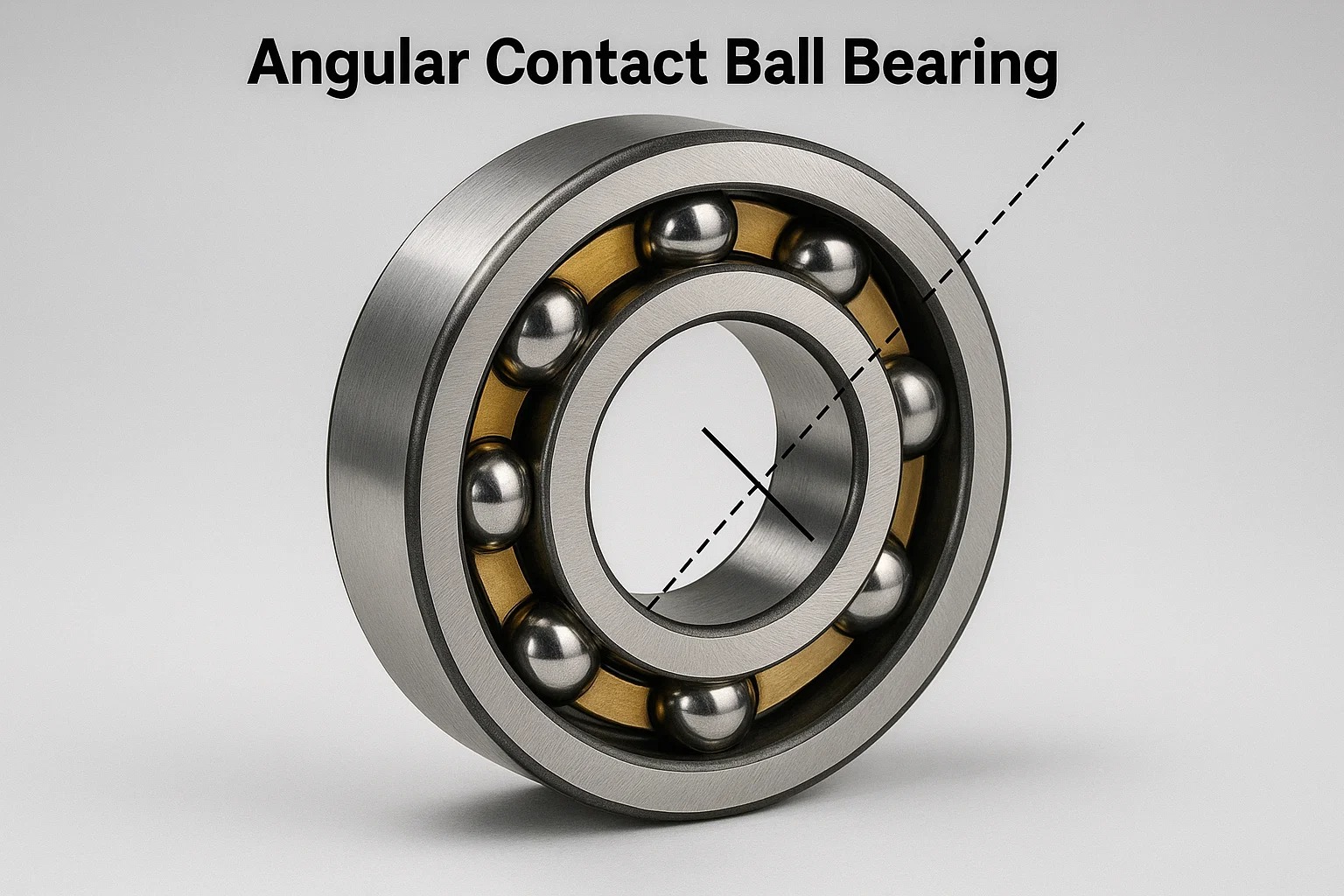

1. Açısal temas topu yatağı nedir?
Bir Açısal temas topu yatağı uyum sağlamak için tasarlanmış özel bir haddeleme elemanı yatağı türüdür hem radyal hem de eksenel yükler aynı Vea . Öncelikle radyal yükleri idare eden derin oluk bilyalı rulmanların aksine, açısal temaslı rulmanlar
tam olarak tasarlanmış bir temas açısı İç ve dış yarışlar ve toplar arasında. Bu açı, radyal kuvvetlere ek olarak eksenel kuvvetleri bir yönde verimli bir şekilde desteklemelerine olanak tanır.
-
Tanım ve temel işlev: Özünde, açısal bir temas topu yatağı, makine bileşenlerinin nispi konumunu tam olarak kontrol ederken dönme hareketini kolaylaştırır. Eşsiz tasarımı, yatak eksenine açılan yükleri taşımasını sağlar. Bu yetenek, hem yanların hem de itme kuvvetlerinin bulunduğu uygulamalarda çok önemlidir, bu da onları çeşitli endüstriyel ve otomotiv kullanımları için ideal hale getirir.
-
Temel özellikler ve tasarım özellikleri: Bu rulmanların tanımlayıcı özelliği temas açısı , topun temas noktalarını radyal düzlemdeki yarış yollarına bağlayan çizgi ile yatak eksenine dik bir çizgi arasındaki açıdır. Bu açı, tipik olarak değişebilir. 15 ila 40 derece , belirli yatak tasarımına ve amaçlanan uygulamaya bağlı olarak. Daha yüksek temas açısı genellikle daha fazla eksenel yük kapasitesi sağlarken, daha küçük bir açı daha düşük eksenel yüklere sahip yüksek hızlı uygulamalar için daha uygundur.
| Özellik | Tanım |
|---|---|
| Temas açısı | Bu, veyaanını belirleyen kritik açıdır. radyal ve eksenel yük kapasitesi . Tipik olarak değişir 15 ° (yüksek hız ve alt eksenel yükler için optimize edilmiş) 40 ° (Yüksek eksenel yükler için optimize edilmiş). Daha büyük bir açı, daha fazla eksenel yük desteği anlamına gelir. |
| Ayrılabilir Tasarım | . Dış halka genellikle ayrılabilir İç halka ve bilyalı düzeneğinden. Bu tasarım özelliği, montaj işlemini basitleştirir ve belirli iç boşlukların kesin seçimine veya kurulum sırasında ön yüklerin uygulanmasına izin verir. |
| Tek yönlü eksenel yük | StVeart tek sıralı Açısal temas bilyası rulmanları, barındıracak şekilde tasarlanmıştır sadece bir yönde eksenel yükler . Her iki yönden eksenel yükleri işlemek için, tipik olarak dubleks düzenlemeler (eşleştirilmiş setler) veya çift sıralı rulmanlar . |
| Yüksek hassasiyet | Bu rulmanlar çok sıkı toleranslara göre üretilir ve Yüksek Koşu Doğruluğu Ve Minimal Tesci . Bu hassasiyet, mikroskobik sapmaların bile performansı etkileyebileceği takım tezgahı iğlerinde bulunanlar gibi zorlu uygulamalar için gereklidir. |
| Sertlik | Düzgün önceden yüklenmiş , açısal temas top rulmanları istisnai olarak sunar yüksek sertlik . Bu, yük altındaki şaft sapmasını en aza indirir ve özellikle stabilitenin en önemli olduğu hassas kritik uygulamalarda genel sistem performansını önemli ölçüde iyileştirir. |
2. Neden açısal temas topu rulmanlarını seçmelisiniz?
Açısal temas bilyalı rulmanları, diğer yatak türlerinin yetersiz kalabileceği belirli çalışma koşullarında üstün performansları için seçilir.
-
Diğer yatak türlerine göre avantajlar:
- Kombine Yük Kapasitesi: En önemli avantajları, verimli bir şekilde taşıma yeteneğidir. radyal ve eksenel yüklerin kombinasyonu eşzamanlı olarak. Bu, onları derin oluk bilyalı yataklarından (öncelikle radyal) veya itme yataklarından (öncelikle eksenel) ayırır.
- Yüksek Hızlı Özellik: Optimize edilmiş iç geometrileri, hassas üretimleri ve genellikle daha hafif kafes tasarımları (örn. Poliamid veya fenolik reçine) nedeniyle, daha düşük ısı üretimi ile çok yüksek dönme hızlarında çalışabilirler.
- Yüksek hassasiyet ve sertlik: Mükemmel koşu doğruluğu ve sertliği sunarlar, bu da onları hassas konumlVeırma, minimum sapma ve düşük titreşim gerektiren uygulamalar için ideal hale getirir. Ön yüklenmiş konfigürasyonlarda kullanıldığında, iç boşluğu neredeyse ortadan kaldırarak olağanüstü sertliğe yol açabilirler.
- Çok yönlü yapılVeırmalar: Mevcut Tek sıralı, çift sıralı ve dört noktalı kişi tasarımları , ayrıca birleştirilebilirler dubleks düzenlemeler (yüz yüze, arka arkaya veya tVeem) yük kapasitesini, sertliğini ve devrilme anlarını işleme yeteneğini daha da artırmak için.
-
Mükemmel oldukları uygulamalar: Bu rulmanlar sıklıkla talep eden ortamlarda bulunur Yüksek hassasiyet, yüksek hızlar ve önemli eksenel kuvvetlerin işlenmesi . Birleşik yükleri destekleme yetenekleri, onları çeşitli zorlu makinelerde vazgeçilmez kılar. Ortak uygulamalar şunları içerir:
- Takım Tezgahı Miller: Kesin kesme ve taşlama işlemleri için çok önemlidir.
- Otomotiv şanzımanları ve tekerlek yatakları: Hem araç ağırlığı hem de viraj kuvvetleri.
- Pompalar ve kompresörler: Kombine sıvı ve mekanik yükler altında dönen şaftları desteklemek.
- Elektrik Motorları: Özellikle daha büyük, yüksek hızlı tasarımlarda.
- Robotik: Robotik eklemlerde ve aktüatörlerde doğru ve tekrarlanabilir hareketin sağlanması.
İi. Tasarım ve işlevselliği anlamak

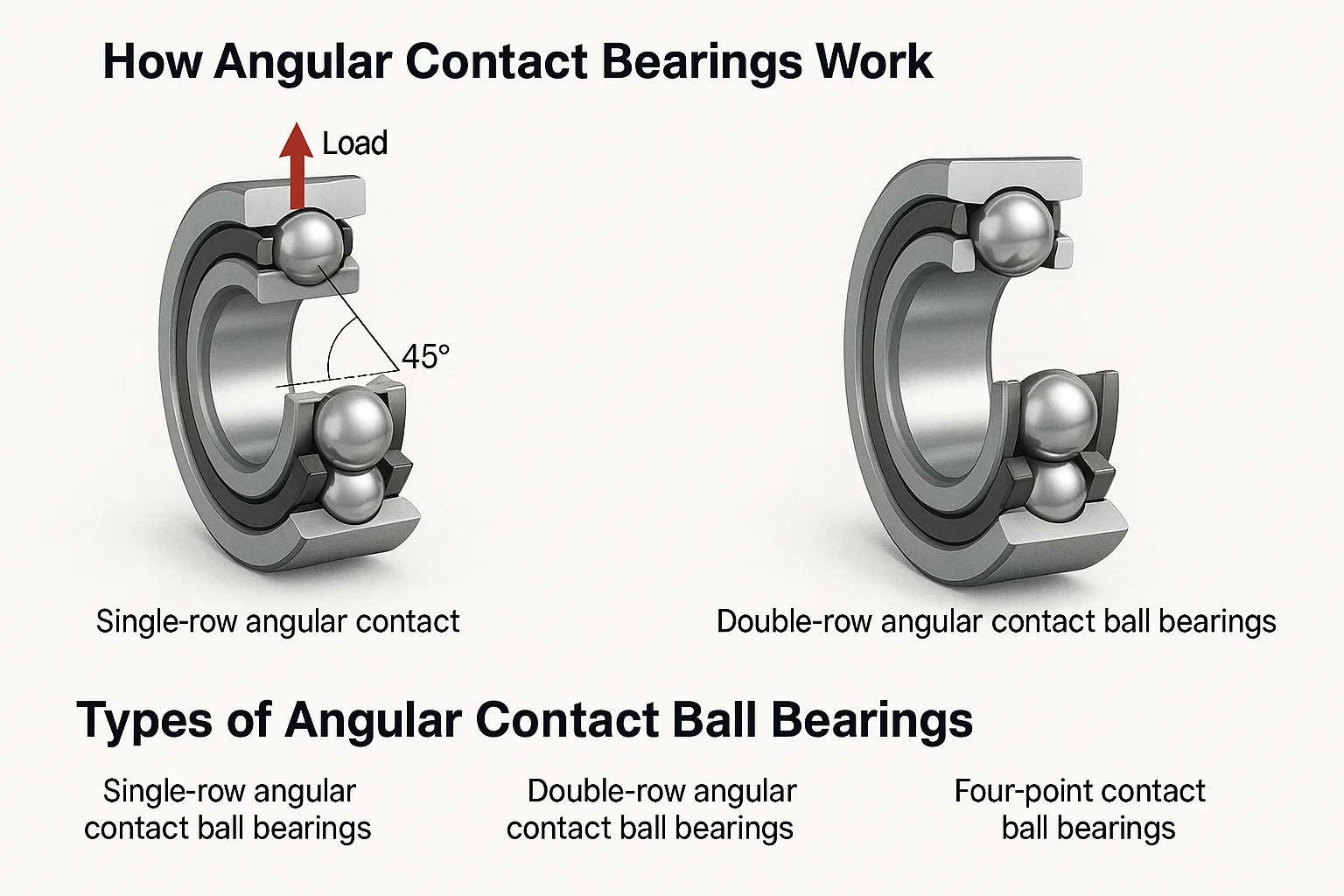

1. Açısal temas rulmanları nasıl çalışır
Bir açısal temas topunun operasyonel ilkesi, temas açısı , yüklerin nasıl dağıtıldığını ve desteklendiğini belirler.
-
Temas açısının açıklaması: Açısal bir temas topu yatağına bir yük, özellikle eksenel bir yük uygulandığında, bilyalar yarış yolları boyunca hafifçe yer değiştirir. Bu yer değiştirme, her top ve hem iç hem de dış yarış yolları arasında eliptik bir temas alanı oluşturur. . temas açısı bu temas elipsinin merkezinden bir çizgi ve yatağın dönme eksenine dik bir çizgidir. Bu açı temeldir, çünkü radyal olarak eksenel olarak taşınan uygulanan yükün oranını belirler. Örneğin, bir Daha büyük temas açısı (örn. 40 °), yatağın daha ağır eksenel yükleri işlemek için daha donanımlı olduğu anlamına gelirken daha küçük açı (örneğin, 15 °), radyal yüklerin baskın olduğu ve eksenel yüklerin daha hafif olduğu yüksek hızlı uygulamalar için daha uygundur.
-
Yük Dağıtım ve Destek: Açısal temaslı bir şekilde toplar tipik olarak bir ön yük (ya imalattan doğada ya da kurulum sırasında uygulanan). Bu ön yük, yüksek sertlik için çok önemli olan ve özellikle yüksek hızlarda topların kaymasını önlemek için çok önemli olan her iki yarış ile, değişen yükler altında bile sürekli temas sağlar. Kombine bir radyal ve eksenel yük uygulandığında, kuvvetler temas açısındaki bilyalardan verimli bir şekilde iletilir ve stresi tamamen radyal bir yataktan daha geniş bir alan üzerinden etkili bir şekilde dağıtır. Bu tasarım, karmaşık yükleme koşulları altında üstün destek ve stabilite sağlar.
2. Açısal temas top rulmanları türleri
Açısal temas bilyalı rulmanları, her biri farklı yük kapasiteleri, sertlik gereksinimleri ve uygulama talepleri için uygun çeşitli konfigürasyonlarda gelir.
-
Tek sıralı açısal temas top rulmanları: Bunlar en yaygın tiptir ve eksenel yükleri barındırabilir Sadece One Direction . Bu tek yönlü eksenel yük kapasitesi nedeniyle, her iki yönde eksenel yükleri desteklemek veya daha yüksek sertlik elde etmek ve devrilme anlarını yönetmek için genellikle kullanılırlar. dubleks düzenlemeler . Bunlar, eşleşen bir çift olarak iki tek sıra rulmanın bir araya getirilmesini içerir.
Dubleks düzenleme Tanım Temel özellikler Yüz yüze (DF) İki rulman daha geniş yüzleriyle birlikte monte edilir, böylece temas hatları yatak eksenine doğru birleşir. İyi sertlik, devrilme anlarını, orta hız kabiliyetini ele alabilir. Arka arkaya (DB) İki rulman daha dar yüzleriyle birlikte monte edilir, böylece temas çizgileri yatak ekseninden uzaklaşır. Maksimum sertlik , devrilme anlarını işlemek için mükemmel, yüksek hassasiyetli iğler için idealdir. Tandem (DT) İki yatak, temas hatları paralel olarak aynı yöne monte edilir. İçin tasarlanmış Bir yönde son derece yüksek eksenel yük kapasitesi , yük eşit olarak paylaşılır. -
Çift sıralı açısal temas top rulmanları: Bu rulmanlar esasen iki tek sıralı açısal temas yataklarını tek bir birime birleştirir. Barındırmak için tasarlanmıştır Her iki yönde eksenel yükler ve genellikle yüksek sertliğe sahip kompakt bir tasarım gerektiğinde seçilir ve ayrı dubleks düzenlemelere olan ihtiyacı ortadan kaldırır. Çeşitli iç tasarımlarla ve belirli ihtiyaçlara uygun temas açılarıyla mevcuttur.
-
Dört noktalı temas bilyası rulmanları: Bunlar, desteklemek için tasarlanmış Raceways içeren benzersiz tek sıralı açısal temas bilyası yataklarıdır. Her iki yönde eksenel yükler . İç halka tipik olarak bölünür ve toplar ve yarış yolları arasında dört temas noktası vardır (ikisi iç halkada, ikisi dış halkada). Bu tasarım, iki tek sıra rulmandan daha az eksenel boşluk alırken ters eksenel yükleri ele almalarını sağlar. Özellikle aralıklı veya alternatif eksenel yüklere sahip uygulamalar için kullanışlıdır, kompakt ve etkili bir çözüm sunar.
III. Temel özellikler ve avantajlar
Açısal temas top rulmanları, farklı performans avantajları nedeniyle çeşitli endüstrilerde çok değerlidir. Tasarımları, yüksek yük kapasiteleri, olağanüstü hız ve hassas çalışma gerektiren durumlarda mükemmel olmalarını sağlar.
1. Yüksek yük kapasitesi
Açısal temas bilyalı rulmanları, özellikle bu yükler kuvvetlerin bir kombinasyonu olduğunda, önemli yükleri işlemek için tasarlanmıştır.
-
Eksenel ve radyal yük kullanımı: . temas açısı bir açısal temas yatağının eksenel ve radyal yükleri ne kadar etkili bir şekilde yönetebileceğini belirleyen birincil faktördür. Rulman Daha büyük temas açıları (örn. 40 derece) daha ağır eksenel yükler için optimize edilmiştir, bu da onları önemli bir itme bulunduğu uygulamalar için uygun hale getirir. Tersine, olanlar Daha küçük temas açıları (örneğin, 15 derece), radyal yüklerin baskın olduğu daha yüksek hızlar ve uygulamalar için daha uygundur. Bu özel tasarım, kuvvetlerin dönen şafttan bilyalardan sabit gövdeye verimli bir şekilde iletilmesine izin verir veya bunun tersi, stresi etkili bir şekilde dağıtır.
-
Yük kombinasyonları: Bu rulmanların en güçlü yanlarından biri, Kombine Yükler hem radyal hem de eksenel kuvvetlerin bir karışımıdır. Bu, makinelerin karmaşık, çok yönlü kuvvetler yaşadığı birçok endüstriyel uygulamada çok önemlidir. İki açısal temas yatağı bir dubleks düzenleme (DB veya DF), kombine eksenel yük kapasiteleri önemli ölçüde arttırılır ve makine aleti iğleri gibi uygulamalarda kritik olan devrilme anlarını destekleme yeteneği kazanırlar.
2. Yüksek hızlı performans
Açısal temas top rulmanlarının tasarımı, birçok modern makinede kritik bir gereklilik olan yüksek hızlı çalışma için onları son derece uygun hale getirir.
-
Yüksek hızlı uygulamalar için tasarım hususları: Isı üretimini sürtünmeden en aza indirmek ve yüksek RPM'lerde stabiliteyi sağlamak için, yüksek hızlı uygulamalar için tasarlanan yataklar tipik olarak özellik Daha küçük temas açıları (yaklaşık 15-25 derece). Ayrıca genellikle dahil olurlar yüksek hassasiyetli toplar ve yarış yolları , ile birlikte Optimize edilmiş kafes tasarımları . Daha hafif kafes malzemeleri gibi fenolik reçine veya poliamid , kütle ve ataleti azaltmak için sıklıkla kullanılır, daha düşük sürtünme ve ısıya katkıda bulunur. Ek olarak, performansı ve ömrü tehlikeye atabilecek aşırı ısı birikimini önlemek için yüksek hızlı tasarımlarda minimal ön yük uygulanır.
-
Yağlama Gereksinimleri: Yüksek hızlı performansı korumak ve yatak ömrünü uzatmak için uygun yağlama çok önemlidir. Bu genellikle özelleştirilmiş kullanmayı içerir yağlar veya gresler Yıkmadan yüksek sıcaklıklara ve kesme kuvvetlerine dayanabilen uygun viskozite ve katkı maddeleri ile. Bazı aşırı yüksek hızlı uygulamalarda, gelişmiş yağlama sistemleri gibi yağ-hava yağlaması istihdam edilir. Bu sistemler, aynı anda ısıyı uzaklaştırmaya yardımcı olurken, operasyon sırasında yatağı etkili bir şekilde soğuturken sabit, tam olarak ölçülü bir taze yağlayıcı kaynağı sağlar.
3. Hassasiyet ve sertlik
Açısal temas bilyalı rulmanları, doğruluk ve sertliğin pazarlık edilemeyeceği uygulamalar için sıklıkla seçilir.
-
Yüksek doğruluk gerektiren uygulamalar: Bu rulmanlar, kesin konumlandırma and Minimal Tesci çok önemlidir. En iyi örnek Takım takımı iğleri Kesme aleti, sıkı toleranslara ve yüksek kaliteli yüzey kaplamalarına sahip parçalar üretmek için aşırı doğruluğu korumalıdır. Benzer şekilde, robot kolları , bu rulmanlarla kolaylaştırılan hassas eklem hareketi, doğru manipülasyon ve montaj görevleri için gereklidir.
-
Tatma ve sapmayı en aza indirme: Özellikle kullanıldığında, açısal temas rulmanlarının doğal tasarımı önceden yüklenmiş dubleks düzenlemeler , olağanüstü sağlar sertlik . Ön yükleme, rulman içindeki iç boşlukları etkili bir şekilde ortadan kaldırır, bu da yük altında minimum sapmaya dönüşür. Bu yüksek sertlik ve sonuçta çok düşük randan (gerçek rotasyondan sapma) doğrudan işleme doğruluğuna, iyileştirilmiş genel sistem performansına ve azalmış titreşime yol açarak daha kararlı ve güvenilir bir çalışmaya katkıda bulunur.
IV. Açısal temas top rulmanlarının uygulamaları
Açısal temas bilyası rulmanları, çok yönlülükleri ve olağanüstü performans özellikleri nedeniyle çok çeşitli endüstrilerde ve makinelerde bulunur. Birleşik yükleri, yüksek hızları işleme ve yüksek hassasiyet sunma yetenekleri, birçok kritik uygulamada onları vazgeçilmez hale getirir.
1. Takım tezgahları
Makine tezgahları belki de en yüksek hassasiyet ve sertlik seviyelerini talep eden açısal temas bilyası rulmanları için en kritik ortamlardan biridir.
- Mil Desteği: Bu ana uygulamadır. . iş mili Bir takım tezgahı, kesme aletinin veya iş parçasının döndüğü operasyonunun kalbidir. Bu iğler, son derece yüksek rotasyonel hızlara, ağır kesme kuvvetlerine (hem radyal hem de eksenel) dayanabilen rulmanlar gerektirir ve işlenmiş parçanın doğruluğunu sağlamak için mikron düzeyinde hassasiyeti korur. Genellikle yüksek sert olarak düzenlenmiş açısal temas bilyası rulmanları Eşleşen setler (örneğin, bir tandem/dubleks konfigürasyonda üç veya dört rulman), hassas öğütme, öğütme ve dönüş işlemleri için çok önemli sertliği, minimal randanı ve sönümleme özelliklerini sağlar.
- Hassas işleme: Bu yatakların nihai ürünün kalitesi üzerindeki doğrudan etkisi abartılamaz. Reklamı en aza indirme (gerçek rotasyondan sapma) ve sapma, doğrudan daha sıkı toleranslar, üstün yüzey kaplamaları ve azaltılmış gevezelik ile daha yüksek kaliteli işlenmiş parçalara dönüşür ve üretim verimliliği ve ürün bütünlüğünde önemli gelişmelere yol açar.
2. Robotik
Robotikler, özellikle ileri üretim ve otomasyonda, açısal temas top rulmanları tarafından sunulan kesin ve dayanıklı hareket kontrolüne büyük ölçüde dayanmaktadır.
- Eklemler ve aktüatörler: Robotik kollar ve manipülatörler, eklemler ve aktüatörler kesin, tekrarlanabilir hareketler elde etmek için. Bu rulmanlar, dinamik çalışma sırasında üretilen karmaşık kombine yükleri (eksenel, radyal ve momentler) destekleyerek robotik sistemin genel sertliğine, doğruluğuna ve düzgün hareketine önemli ölçüde katkıda bulunur.
- Yüksek hassasiyetli hareket: Cerrahi robotlar, endüstriyel montaj robotları veya muayene sistemleri gibi uygulamalarda, bu rulmanlar tarafından kolaylaştırılan pürüzsüz, tepkisiz ve doğru hareket başarılı ve güvenilir bir çalışma için çok önemlidir. Robotik hareketlerin kesin olmasını sağlarlar, bu da hassas veya yüksek tekrarlayan görevler için hayati öneme sahiptir.
3. Otomotiv
Otomotiv endüstrisi, güvenilirlik ve yük taşıma kapasitesinin gerekli olduğu çok sayıda anahtar bileşende açısal temas topu rulmanları kullanır.
- Tekerlek Yatakları: Birçok modern otomotiv tekerlek rulmanları entegre açısal temas topu taşıma üniteleridir. Bu birimler, aracın ağırlığından önemli radyal yüklerin yanı sıra viraj, frenleme ve ivme sırasında üretilen önemli eksenel yükleri işlemek için tasarlanmıştır. Uzun ömür ve minimal bakım için tasarlanmıştır.
- İletim Bileşenleri: Bazı otomotivlerde şanzımanlar ve diferansiyeller, açısal temaslı rulmanlar, hem dişlilerden radyal yükleri hem de sarmal veya eğim dişlilerinden itme yüklerini deneyimleyen şaftları desteklemek için kullanılır. Kombine kuvvetleri yönetme yetenekleri, aktarma organlarının verimli güç aktarımını ve sorunsuz çalışmasını sağlar.
4. Havacılık
Havacılık ve uzay endüstrisi, zorlu koşullar altında bileşen güvenilirliği, ağırlık verimliliği ve performansa son derece yüksek talepler getirerek açısal temas bilyası yataklarını sık bir seçim haline getirir.
- Motor Uygulamaları: Uçak motorlarında, açısal temas bilyası rulmanları, çeşitli bölümlerde kullanılmaktadır. Şanzıman bileşenleri, aksesuar sürücüleri ve hatta ana şaftlar . Burada, aşırı sıcaklıklara, çok yüksek dönme hızlarına ve zorlu yük koşullarına dayanmalıdırlar, genellikle hassas denge gereksinimlerine sahiptirler.
- Kontrol Sistemleri: Kritik uçaklarda da bulunurlar Kontrol yüzeyleri, iniş dişli mekanizmaları ve diğer çalıştırma sistemleri Güvenilirlik, hassasiyet ve düşük sürtünme güvenli ve etkili uçuş operasyonları için pazarlık edilemez.
İşte uygulamaların özet tablosu:
| Sanayi | Birincil uygulama alanları | Rulmanlar tarafından sağlanan temel avantajlar |
|---|---|---|
| Takım tezgahı | İğler, döner masalar, kurşun vidalar | Parçalarda yüksek hassasiyet, yüksek sertlik, düşük sallanan, üstün yüzey kaplaması |
| Robot | Eklemler, aktüatörler, kavrayıcılar | Kesin hareket, yüksek tekrarlanabilirlik, kompakt tasarım, kombine yük desteği |
| Otomotiv | Tekerlek göbekleri, şanzımanlar, diferansiyeller | Yüksek güvenilirlik, kombine radyal ve eksenel yük kapasitesi, uzun servis ömrü |
| Havacılık | Motor şanzımanları, kontrol sistemleri, aktüatörler | Yüksek hız kabiliyeti, aşırı sıcaklık toleransı, kritik güvenilirlik |
V. Malzemeler ve Üretim
Açısal temas top rulmanlarının performansı, dayanıklılığı ve ömrü, yapıldıkları malzemelerden ve üretildikleri hassasiyetten derinden etkilenir. Bu faktörler, yatağın yüklere, hızlara ve çevresel koşullara dayanma yeteneğini belirler.
1. Rulman malzemeleri
Yatak halkaları ve toplar için malzeme seçimi, mukavemetini, aşınma direncini ve yorgunluk ömrünü belirlemek için kritik öneme sahiptir.
-
Çelik tipleri (örneğin, krom çelik, paslanmaz çelik):
- Chrome Steel (AISI 52100 / 100CR6): Bu, standart endüstriyel uygulamalarda rulman halkaları ve toplar için en yaygın ve yaygın olarak kullanılan malzemedir. Onunla bilinen yüksek karbonlu bir krom çeliği Mükemmel sertlik, üstün aşınma direnci ve yüksek yorgunluk ömrü . Tutarlı performansı ve maliyet etkinliği, taşıma uygulamalarının büyük bir çoğunluğu için bir seçim haline getirir.
- Paslanmaz çelik (örn. AISI 440C): Öncelikle uygulamalarda kullanılır korozyon direnci gıda işleme endüstrisinde, tıbbi ekipmanlarda, deniz ortamlarında veya sert kimyasallara maruz kalan ortamlarda olduğu gibi çok önemlidir. Pas ve boyamaya karşı iyi bir direnç sunarken, yük kapasitesi ve yorgunluk ömrü genellikle benzer koşullar altında krom çeliğinden daha düşüktür.
-
Seramik Seçenekler:
- Silikon Nitrür (SI3N4) Seramik Toplar: Bunlar, özellikle yüksek performanslı açısal temas top rulmanları için giderek daha fazla belirtilmiştir. Yüksek hızlı uygulamalar . Seramik toplar çeliğe göre birkaç önemli avantaj sunar:
- Daha hafif ağırlık: Bunlar, yüksek hızlarda santrifüj kuvvetleri büyük ölçüde azaltan çelik toplardan önemli ölçüde daha hafiftir. Bu daha az sürtünme, daha düşük ısı üretimi ve daha uzun etkili gres hayatı .
- Daha yüksek sertlik ve sertlik: Seramik toplar çelikten çok daha sert ve daha serttir, bu da artan yatak sertliğine ve gelişmiş aşınma direncine katkıda bulunur.
- Magnetik olmayan ve elektriksel olarak yalıtım: Magnetik değildirler ve bir elektrik izolatörü olarak hareket edebilirler, bu da başıboş elektriksel akımların yatağa zarar verebileceği uygulamalar için idealdir.
- Seramik topları olan rulmanlar genellikle "Hibrit Yataklar" Çünkü seramik haddeleme elemanlarını çelik halkalarla birleştirirler.
- Silikon Nitrür (SI3N4) Seramik Toplar: Bunlar, özellikle yüksek performanslı açısal temas top rulmanları için giderek daha fazla belirtilmiştir. Yüksek hızlı uygulamalar . Seramik toplar çeliğe göre birkaç önemli avantaj sunar:
2. Kafes malzemeleri
. Kafes (veya tutucu) Haddeleme elemanlarını (topları) ayıran ve yarış yollarının etrafında eşit aralıklı tutan önemli bir bileşendir. Malzemesi, yatağın hız kapasitesini, gürültü seviyelerini, yağlama etkinliğini ve genel ömrünü etkiler.
- Çelik kafesler:
- Damgalı çelik kafesler: Bunlar genel amaçlı rulmanlar için yaygındır. Bunlar sağlam, dayanıklı ve orta hızlar ve sıcaklıklar için uygundur. Maliyet etkinlikleri onları çok çeşitli uygulamalar için popüler bir seçim haline getirir.
- İşlenmiş çelik kafesler: Daha yüksek güç sunar ve özellikle yüksek yüklerin veya titreşimlerin bulunduğu durumlarda daha zorlu uygulamalarda kullanılır.
- Pirinç kafesleri:
- İşlenmiş pirinç kafesleri: Bunlar genellikle tercih edilir daha yüksek hızlar ve sıcaklıklar Mükemmel güçleri, üstün yağlılık (sürtünmeyi azaltır) ve titreşimlere dayanma yeteneği nedeniyle. Ayrıca belirli kontaminasyon türlerinden kaynaklanan hasara karşı daha az duyarlıdırlar.
- Polimer kafesleri (örneğin, poliamid, peek):
- Bunlar hafif kafesler için mükemmel Çok yüksek hızlı uygulamalar Düşük sürtünmeleri, azaltılmış gürültü ve minimal yağlama ile çalışma yetenekleri nedeniyle. Bununla birlikte, spesifik sıcaklık sınırlamaları vardır ve son derece yüksek sıcaklık ortamları için uygun olmayabilirler. Peek (polieter eter keton) standart poliamidden daha yüksek sıcaklık direnci sunar.
İşte ortak kafes malzemelerinin bir dökümü:
| Kafes malzeme tipi | Özellikler | Tipik uygulamalar |
|---|---|---|
| Damgalı çelik | Sağlam, uygun maliyetli, genel uygulamalar için iyi, orta hızlar ve sıcaklıklar. | Genel endüstriyel makineler, otomotiv. |
| İşlenmiş pirinç | Yüksek mukavemet, iyi yağlılık, titreşim direnci, daha yüksek hızlar ve sıcaklıklar için uygun. | Takım tezgahı iğler, pompalar, yüksek performanslı endüstriyel ekipman. |
| Poliamid (naylon) | Hafif, düşük sürtünme, daha sessiz çalışma, çok yüksek hızlar için iyi, düşük sıcaklık sınırları. | Elektrik motorları, küçük makineler, ısının yönetildiği yüksek hızlı uygulamalar. |
| Göz atmak | Hafif, çok yüksek hızlar ve poliamid, kimyasal dirençten daha yüksek sıcaklıklar için mükemmel. | Havacılık ve uzay, özel yüksek hızlı makineler, tıbbi ekipman, endüstriyel kullanımlar talep ediyor. |
3. Üretim süreçleri
Açısal temas bilyası rulmanlarının hassasiyeti ve genel kalitesi, son derece gelişmiş ve titizlikle kontrol edilen üretim süreçlerinin doğrudan sonucudur.
-
Hassas öğütme ve bitirme: Hem yarış yolları (iç hem de dış halkalardaki oluklar) hem de toplar Hassas öğütme ve süper yüzme . Bu çok adımlı işlem son derece pürüzsüz yüzeyler, olağanüstü sıkı boyutsal toleranslar ve optimal geometrik doğruluk sağlar. Bu faktörler, yüksek hassasiyet elde etmek, sürtünme ve ısı üretimini en aza indirmek, gürültü ve titreşimi azaltmak ve sonuçta yatağın servis ömrünü uzatmak için kritiktir. Bu aşamadaki herhangi bir kusur erken başarısızlığa yol açabilir.
-
Kalite Kontrolü: Tüm üretim süreci boyunca, hammadde incelemesinden nihai ürüne kadar, Titiz kalite kontrol kontrolleri uygulanır. Bu şunları içerir:
- Boyutsal İnceleme: Tüm bileşenlerin kesin ölçümlerini sağlamak.
- Yüzey kaplama analizi: Yarış yollarının ve topların pürüzsüzlüğünü doğrulamak.
- Sertlik Testi: Malzemenin deformasyon ve aşınmaya karşı direncini doğrulamak.
- Gürültü ve Titreşim Testi: Rulmanlar genellikle iç kusurları gösterebilecek kabul edilemez gürültü seviyeleri veya titreşim paternleri açısından test edilir.
- Her yatak titizlikle denetlenir ve fabrikadan ayrılmadan önce katı performans standartlarını ve güvenilirlik gereksinimlerini karşıladığından emin olmak için genellikle nihai bir performans kontrolüne uğrar.
VI. Kurulum ve Bakım
Uygun kurulum ve devam eden bakım, açısal temas top rulmanlarının ömrünü, güvenilirliğini ve performansını en üst düzeye çıkarmak için kesinlikle çok önemlidir. En yüksek kaliteli rulman bile, kullanılmaz, takılmamış veya doğru şekilde korunmazsa erken başarısız olabilir.
1. Uygun kurulum teknikleri
Yanlış kurulum, maalesef erken yatak başarısızlığının önde gelen nedenlerinden biridir. En iyi uygulamaları takip etmek için zaman ayırmak önemli kesinti ve maliyetli onarımları önleyebilir.
-
İşleme ve Montaj:
- Temizlik çok önemlidir: Her zaman titizlikle temiz bir ortamda yatakları kullanın. Küçük toz, kir veya metal talaş parçacıkları bile aşındırıcı görevi görebilir, bu da yarış yollarının ve topların hassas yer yüzeylerinde önemli hasara neden olabilir, bu da erken aşınmaya ve başarısızlığa yol açar.
- Kontrollü Kuvvet Uygulaması: Bir yatağı bir şafta monte etmeye çalışırken asla doğrudan dış halkaya kuvvet uygulamayın. Tersine, yatağı bir gövdeye monte ederken iç halkaya kuvvet uygulamayın. Kuvvet uygulamak için yanlış halka kullanmak, yarış yollarını (diş) brinell (diş) veya yatak bileşenlerini deforme edebilir. Bunun yerine uygun kullanın montaj araçları yatak ısıtıcıları (termal genleşme için), hidrolik presler veya kuvvetin doğru ve doğrudan doğru yatak halkasına (pres takılan) uygulanmasını sağlayan özel darbe manşonları gibi.
- Hassas uyum: Montaj işlemi sırasında yatağın mükemmel bir şekilde hizalandığından emin olun. Yanlış hizalama, hatta hafif, haddeleme elemanları boyunca eşit olmayan yük dağılımına yol açabilir, aşırı ısı üretebilir, sürtünmeyi artırabilir ve taşıma ömrünü büyük ölçüde kısaltan erken lokalize aşınmaya neden olabilir.
-
Hasardan kaçınmak: Kurulum sırasında herhangi bir çekiç veya aşırı etki kuvvetinden kaçının. Bu tür eylemler, yatak halkalarını, yarış yollarını veya topları kolayca deforme edebilir, bu da brineling (kalıcı girintiler), çatlaklar veya yatağın bütünlüğünü tehlikeye atan ve ömrünü büyük ölçüde kısaltan diğer hasar biçimlerine yol açabilir. Her zaman kontrollü, hatta kuvvete öncelik verin.
2. Yağlama
Yağlama, bir yatağın can damarıdır. Haddeleme elemanları ve yarış yolları arasındaki sürtünmeyi azaltmak, aşınmayı önlemek, çalışma sırasında üretilen ısıyı dağıtmak ve korozyona karşı koruma sağlamak için gereklidir.
- Gres ve yağ yağlaması: Gres ve yağ arasındaki seçim büyük ölçüde belirli çalışma koşullarına ve uygulama gereksinimlerine bağlıdır.
| Yağlayıcı tipi | Özellikler | İdeal uygulamalar | Husus |
|---|---|---|---|
| Gres | • Simplistic application<br>• Clean operation<br>• Stays in place well | • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings | • Limited heat dissipation<br>• Re-yağlama intervals are crucial |
| Yağ | • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision | • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles | • Daha karmaşık sızdırmazlık ve dağıtım sistemleri gerektirir (örneğin, yağ-hava, dolaşım) |
- Yağlama Aralıkları: Yeniden yağlama sıklığı (gres için) veya yağ değişimi/ ikmali, yatağın çalışma hızı, sıcaklık, uygulanan yük ve kullanılan spesifik yağlayıcı türü dahil olmak üzere çok sayıda faktöre bağlıdır. Her zaman yatak üreticisinin önerilerini takip edin Birincil rehber olarak. Bunu hatırlamak da çok önemlidir Aşırı yağlama, yetersiz yağlama kadar zararlı olabilir , potansiyel olarak çalkalama, artan sürtünme ve hatta sızdırmazlık hasarı nedeniyle aşırı ısı üretimine yol açar.
3. Ortak sorunların giderilmesi
Rulman arızasının belirlenmesi erken belirlenmesi, basit bir onarım ve felaket ekipmanı dökümü, önemli maliyetler ve kesinti süresi arasındaki fark olabilir.
-
Yatak hatasını tanımlama: Bir taşıma sorunu öneren yaygın göstergeler şunları içerir:
- Olağandışı gürültü: Taşlama, sızlanma, gıcırdatma, çıngırak veya tıklama sesleri genellikle yağlama sorunlarına, kontaminasyona, aşınmaya veya yarış yollarına veya haddeleme elemanlarına zarar vermeye işaret eder.
- Aşırı titreşim: Duyusal inceleme veya titreşim analiz ekipmanı ile tespit edilen titreşim seviyelerindeki bir artış, rulman hasarı, yanlış hizalama veya dengesizliğin güçlü bir göstergesidir.
- Anormal ısı: Yatak muhafazasından aşırı ısı üretimi genellikle yetersiz yağlama, uygunsuz ön yük (çok sıkı) veya iç hasar nedeniyle genellikle yüksek iç sürtünme önerir.
- Artan Tatlık/Oyun: Daha önce mevcut olmayan, iç aşınma, ön yük kaybı veya yatağın bileşenlerine ciddi hasar olduğunu gösteren belirgin radyal veya eksenel oyun (hareket).
-
Önleyici bakım: Sağlam bir önleyici bakım programı, yatak ömrünü önemli ölçüde genişletmenin ve beklenmedik kesinti süresini önlemenin anahtarıdır. Anahtar bileşenler şunları içerir:
- Düzenli denetimler: Hasar, sızıntı veya aşırı kir birikmesi belirtileri için görsel kontroller.
- Titreşim Analizi: Taşıyan sağlık eğilimlerini izlemek ve erken bozulma belirtilerini tespit etmek için özel araçlar kullanmak.
- Sıcaklık İzleme: Potansiyel aşırı ısınma sorunlarını belirlemek için düzenli olarak yatak konut sıcaklıklarının kontrol edilmesi.
- Zamanlanmış yeniden yağlama: Kesinlikle üreticinin önerdiği yağlama programlarına uymak ve doğru yağlayıcı türünü ve miktarını kullanma.
Vii. Doğru açısal temas topu yatağını seçmek
Doğru açısal temas topu yatağını seçmek, makinenizin performansını, uzun ömürlülüğünü ve maliyet etkinliğini doğrudan etkileyen kritik bir karardır. Uygulamanızın talepleriyle mükemmel bir şekilde eşleşen yatağı seçmenizi sağlamak için birkaç temel faktörün dikkatli bir şekilde değerlendirilmesi şarttır.
1. Dikkate alınması gereken faktörler
İdeal açısal temas topu yatağının seçilmesi, çalışma koşullarının ve performans gereksinimlerinin sistematik bir değerlendirmesini içerir. Bu faktörlerin herhangi birine bakmak erken başarısızlığa veya yetersiz performansa yol açabilir.
| Faktör | Tanım |
|---|---|
| Yük gereksinimleri | Bu çok önemli. Her ikisini de doğru bir şekilde belirlemeniz gerekiyor radyal yüklerin büyüklüğü ve yönü and eksenel yükler . Eksenel yük tek yönlü veya çift yönlü mü? Önemli şok yükleri veya titreşimler var mı? Spesifik yük kombinasyonu, gerekli temas açısını doğrudan etkileyecek ve tek bir yatak veya bir dubleks düzenleme (ör. df, db, dt) gereklidir. |
| Hız ve çalışma koşulları | Değerlendirmek maksimum çalışma hızı Ve istenen Hız Faktörü (NDM) . Yüksek hızlar genellikle daha küçük temas açıları, özel kafes malzemeleri (peek veya poliamid gibi) ve spesifik yağlama yöntemleri (örn. Yağ-hava yağlaması) gerektirir. En önemlisi, düşünün çalışma sıcaklığı aralığı ve Ortam Ortamı (örneğin, aşındırıcı ajanların, toz, nem veya aşırı sıcaklıkların varlığı). |
| Hassas İhtiyaçlar | Gerekli olanı belirleyin Koşmak Doğruluk and sertlik (sertlik) sisteminizin. Makine tezgahı iğleri gibi uygulamalar son derece yüksek hassasiyet gerektirir, genellikle daha yüksek hassasiyetli sınıfların (örn., P4, P2), eşleşen setlerin rulmanlarını gerektirir ve runayı ve sapmayı en aza indirmek için dikkatlice kontrol edilen ön yük. |
| Sertlik | Uygulama yük altında ne kadar sapmaya tahammül edebilir? Yüksek sertlik ve minimal şaft hareketi kritikse, dubleks düzenlemeler (Özellikle arka arkaya veya DB konfigürasyonu), bükülme momentlerine ve eksenel kaymalara karşı sağlam destek sağlamak için gerekli olacaktır. |
| Uzay Kısıtlamaları | Muhafaza içindeki ve şaft içindeki mevcut eksenel ve radyal boşluk, izin verilen yatak boyutlarını (delik, dış çap, genişlik) belirleyecektir. Bu, kompakt tek sıra, çift sıra veya dört noktalı bir temas yatağı en uygun seçim olup olmadığını etkileyebilir. |
| Beklenen Yaşam | Tipik olarak saatler veya milyonlarca devir olarak ifade edilen istenen rulman hizmet ömrünü hesaplayın. Bu hesaplama, dinamik yük derecesine göre ( C ), statik yük derecesi ( C 0 ) ve eşdeğer dinamik yük ( P ), güvenilirlik hedeflerini karşılamak için uygun yatak boyutu ve tipinin seçimine rehberlik edecektir. |
| Yağlama türü | Hız, sıcaklık ve bakım aralıklarına göre, yağlama or yağlama daha uygundur. Yüksek hızlar genellikle daha iyi ısı dağılımı için yağ gerektirirken, gres birçok standart kullanım için daha basit uygulama ve muhafaza sunar. |
| Maliyet | Gerekli performans özelliklerini bütçe kısıtlamalarıyla dengeleyin. Daha yüksek hassasiyetli sınıflar, özel malzemeler (seramik gibi) ve karmaşık dubleks düzenlemeler tipik olarak daha yüksek bir maliyetle gelir. Optimal seçim performansı ekonomik uygulanabilirlik ile dengeler. |
2. Rulman numaralandırma sistemi
Üreticinin numaralandırma veya atama sistemini anlamak, doğru yatak tanımlama, değiştirme ve seçim için kesinlikle gereklidir. Bir yatağın belirli özelliklerini tanımlamak için kullanılan "dil" dir.
-
Yatak atamalarını anlamak: Her yatak tipi ve varyantına belirli bir atama (parça numarası) üretici tarafından. Bu alfasayısal kod keyfi değildir; Yatak hakkında hayati bilgileri kodlar. Tipik olarak, aşağıdakiler hakkında ayrıntılar içerir:
- Temel Boyutlar: Delik çapı, dış çap ve genişlik gibi.
- Rulman Serisi: Boyut serisini ve bazen deliğine göre yük kapasitesini gösterir.
- Dahili Tasarım: Temas açısını (örn. A, C, E), kafes malzemesini (örn., M, T, F) ve iç boşluk veya ön yükü belirtme.
- Hassas Sınıf: Üretim doğruluğunu gösteren (örn. P6, P5, P4, P2, P2 en yüksek hassasiyettir).
- Özel Özellikler: Mühürler, kalkanlar veya spesifik yağlama gibi.
-
Üretici kataloglarını yorumlama: Rulman üreticileri, paha biçilmez kaynaklar olarak hizmet veren hem basılı hem de çevrimiçi olarak kapsamlı kataloglar sağlar. Bu kataloglar spesifik numaralandırma sistemlerini detaylandırır ve her bir yatak ataması için kapsamlı teknik özellikler sağlar. Aşağıdakiler hakkında bilgi bulacaksınız:
- Dinamik yük derecesi ( C ): Bir yatağın belirli bir derecelendirme ömrü için dayanabileceği sabit radyal yük (tipik olarak 1 milyon devrim)
- Statik Yük Derecesi ( C 0 ): En yoğun stresli temas noktasında yuvarlanan eleman ve yarış yolunun toplam kalıcı deformasyonuna karşılık gelen statik radyal yük.
- Sınırlama Hızları: Farklı yağlama yöntemleriyle izin verilen maksimum çalışma hızları.
- Boyutlar: Delik, dış çap ve genişliğin kesin ölçümleri.
- Önerilen çalışma koşulları: Uygun uygulama için yönergeler. Bu kataloglara aşinalık, bilinçli ve doğru seçim kararları vermenin anahtarıdır, seçilen yatağın amaçlanan uygulamada beklendiği gibi gerçekleştirilmesini sağlar.
Çözüm
Bu kapsamlı rehber, Açısal temas bilyası rulmanları , benzersiz tasarımlarına, çeşitli uygulamalara ve önemli avantajlarına ışık tutma. Bu rulmanları neyin tanımladığını, neden diğer tiplerde tercih edilen seçim olduklarını ve iç mekaniklerinin karmaşık yük kombinasyonlarını nasıl verimli bir şekilde yönetmelerine izin verdiklerini araştırdık.
1. Kilit noktaların özet
Bu kılavuz boyunca, modern makinelerde açısal temas bilyası yataklarını vazgeçilmez kılan temel yönleri ele aldık:
- Tasarımı anlamak: Açısal temas top rulmanlarını, eleştirelleri tarafından hem radyal hem de eksenel yükleri eşzamanlı olarak ele alma yetenekleri ile tanımladık. temas açısı . Dahil olmak üzere farklı konfigürasyonları araştırdık Tek sıralı, çift sıralı ve dört noktalı kontak rulmanları ve önemli rolü dubleks düzenlemeler (DF, DB, DT) Geliştirilmiş sertlik ve yük kapasitesi için.
- Temel Özellikler ve Avantajlar: Onların olağanüstü yeteneklerini vurguladık Yüksek yük kapasitesi , karmaşık yük kombinasyonlarının verimli bir şekilde kullanılması. Onların doğal tasarımları olağanüstü yüksek hızlı performans ve dikkate değer katkıda bulunur hassasiyet ve sertlik , Kritik Uygulamalarda Reklam ve sapmayı En aza indirmek.
- Çeşitli uygulamalar: Bu rulmanların sayısız sektörde nasıl hayati olduğunu gördük, takım tezgahı and robot zorlu ortamlarına otomotiv and havacılık Bileşenler.
- Malzemeler ve Üretim Mükemmelliği: Dahil olmak üzere malzeme seçiminin önemini inceledik. Krom çelik ve paslanmaz çelik ve avantajları Seramik Seçenekler Gelişmiş performans için. Ayrıca çeşitli etkilere de değindik kafes malzemeleri Ve titiz Hassas Üretim Süreçleri kalite ve güvenilirliği sağlayan.
- Kurulum ve Bakım En İyi Uygulamalar: Son olarak, en iyi rulmanların bile gerektirdiğini vurguladık. Uygun kurulum teknikleri ve gayretli lubrication amaçlanan ömrlerini elde etmek için ve Ortak sorunların giderilmesi erken başarısızlığı önlemek için.
2. Açısal temas top rulmanlarının geleceği
Açısal temas bilyası rulmanlarının yolculuğu bitmekten çok uzaktır. Teknoloji acımasız yürüyüşünü ileriye götürdükçe, yeteneklerini daha da artıracak ve uygulamalarını genişletecek birkaç önemli gelişme öngörüyoruz:
- Gelişmiş Malzemeler: Malzeme biliminde devam eden inovasyon bekleyin, bu da daha hafif, daha güçlü ve sıcaklığa dayanıklı çeliklerin ve kompozitlerin geliştirilmesine yol açar. Geliştirilmiş seramik bileşenleri olan hibrit rulmanlar daha yaygın hale gelecek, sürtünme ve ısıyı azaltırken hız ve verimlilik sınırlarını zorlayacaktır.
- Geliştirilmiş hassasiyet ve performans: Üretim hassasiyeti şüphesiz yeni yüksekliklere ulaşacak ve daha sıkı toleranslar ve gelişmiş yüzey kaplamaları olan rulmanları sağlayacaktır. Bu, daha yüksek dönme hızlarına, daha kompakt tasarımlarda daha fazla yük yoğunluklarına ve genişletilmiş operasyonel ömrüne izin verecektir.
- Akıllı Rulman Teknolojisi: Sıcaklık, titreşim ve yağlama durumunun gerçek zamanlı izlenmesi için gömülü sensörler gibi "akıllı" özelliklerin entegrasyonu giderek yaygınlaşacaktır. Bu teknolojik sıçrama son derece doğru olacak öngörücü bakım , operatörlerin maliyetli başarısızlıklara yol açmadan önce potansiyel sorunları öngörmesine ve ele almalarına izin vermek, böylece çalışma süresini optimize eder ve hem rulmanların hem de destekledikleri makinelerin hizmet ömrünü uzatır.
Endüstriler hız, hassasiyet ve verimlilik sınırlarını zorlamaya devam ettikçe, açısal temas topu rulmanları, yeni nesil mühendislik zorluklarını karşılamak için sürekli gelişen kritik bir etkinleştirme teknolojisi olarak kalacaktır. .
